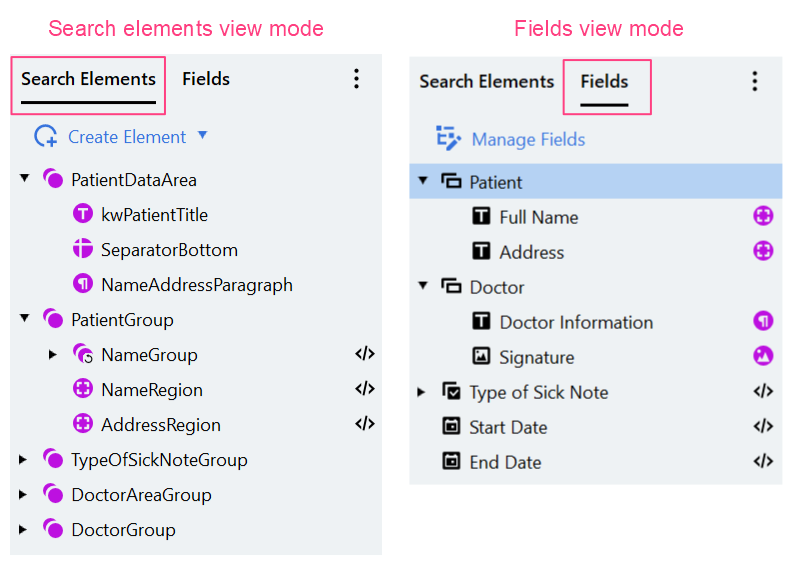

L’attività Extraction Rules è una struttura ad albero composta da elementi utilizzati per cercare i campi dati. L’albero degli elementi di ricerca e la struttura dei field vengono visualizzati a destra dell’immagine del documento, nelle schede Search Elements e Fields. AD_Semistructured_Structure_ElementsFields Utilizzando Search Elements, è possibile trovare vari oggetti testuali e non testuali sull’immagine del documento. È possibile usare gli elementi già rilevati come ancore per specificare la posizione di altri elementi e field. Gli elementi corrispondenti ai field della Skill vengono creati automaticamente quando un field è abilitato in un’attività Extraction Rules. Possono anche essere modificati, spostati nell’albero Search Elements ed eliminati. Dopo aver creato e configurato gli elementi necessari, crea collegamenti tra gli elementi e i field ricercati (per ulteriori informazioni, vedere Field Properties). Per specificare la posizione degli oggetti sull’immagine e la distanza tra di essi viene utilizzato un sistema di coordinate cartesiane. L’origine del sistema (0, 0) si trova esattamente nell’angolo in alto a sinistra dell’immagine. Il valore della coordinata orizzontale aumenta spostandosi da sinistra a destra e quello della coordinata verticale aumenta spostandosi dall’alto verso il basso.

​
Esportazione di un’attività Extraction Rules

Se desideri riutilizzare un’attività Extraction Rules in un’altra skill, puoi esportarla come file JSON. Per esportare un’attività Extraction Rules come file JSON:
  1. Nell’Activity Editor, fai clic sull’icona more e poi su Export….
  2. Nella finestra di dialogo che si apre, scegli la cartella in cui salvare l’attività Extraction Rules come file JSON.

​
Unità utilizzate per misurare gli oggetti

Nell’Extraction Rules Activity Editor è possibile utilizzare diverse unità di misura: millimetri, centimetri, pollici, dot (1/300 di pollice), point (1/72 di pollice). Le dimensioni degli oggetti, gli intervalli, ecc. possono essere specificati nell’unità di misura selezionata. Il programma converte tutte le distanze in dot e utilizza tale unità di misura durante il confronto nell’attività Extraction Rules; di conseguenza, la precisione di misura di tutti i valori è pari a 1 dot. L’unità di misura può essere selezionata dal menu della Toolbar (sezione Options - Units). La modifica dell’unità di misura comporta la conversione di tutte le dimensioni e distanze specificate nell’unità indicata. L’unità di misura attualmente utilizzata nel programma è visualizzata nel riquadro inferiore: UnitsOfMeasurement
